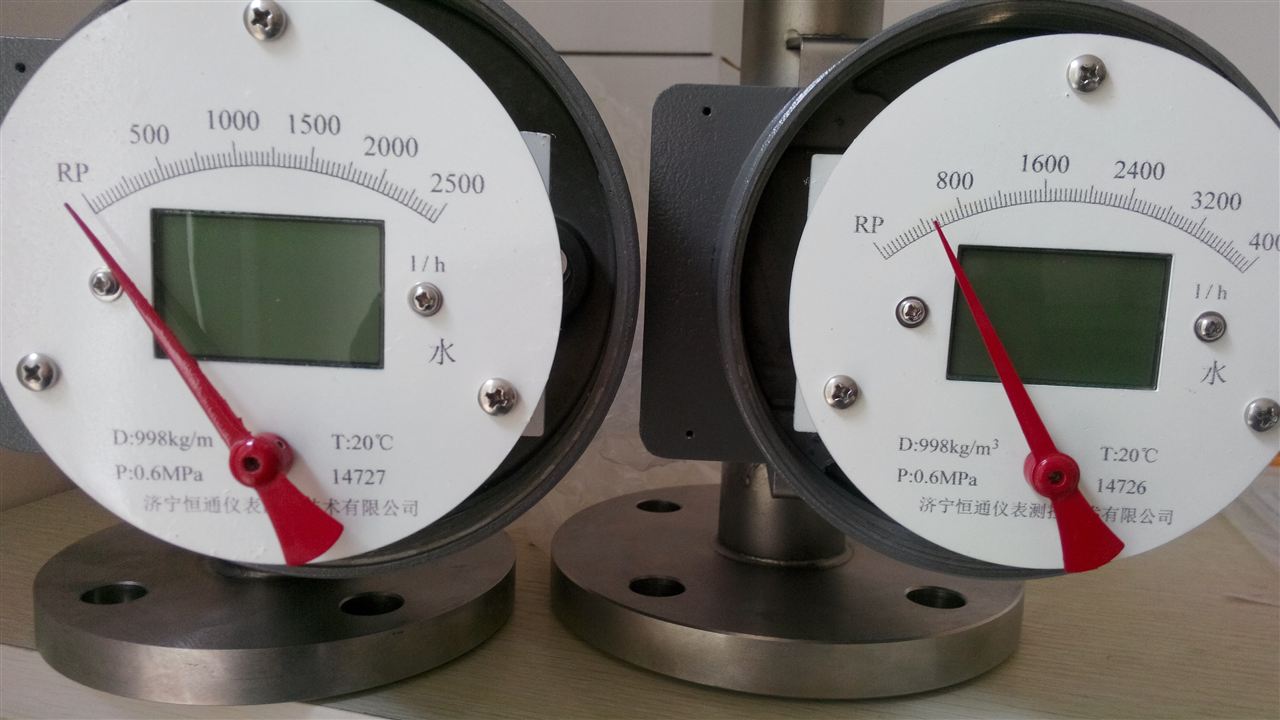

LZD-15金属管浮子流量计

点击放大
产品报价:
1500
发布日期:
2019/11/13 11:35:46
所 在 地:
山东
已获点击:
296
  【详细说明】

一、LZD-15金属管浮子流量计产品概述:

济宁恒通仪表LZD-15系列金属管浮子流量计可对多种流向的气体和液体进行测量。本系列流量计规格品种安全,有指示型、电远传型、耐腐型、夹套型、防爆型等多种产品,电远传型具有 0 ~ 10mA 和 4 ~ 20mA 的标准模拟量信号输出,可与 DDZ- Ⅱ 或 DDZ- Ⅲ 电动单元组合仪表配套使用,同时具有现场累积、数字通讯、现场修改测量参数、不同的供电方式等功能,并可为用户专门制造其它法兰尺寸、较高工作压力及带有磁过滤器特殊规格品种、广泛应用石油、化工、发电、食品、制药、水处理等领域。



二、LZD-15金属管浮子流量计原理结构 :



LZD-15 系列金属管浮子流量计实际是一种可变面积式流量计。它通常具有一段直立的锥管和一只可以在其中自由地随流量大小上下移动的转子。当流体自下而上流经锥管时,流体的动能在浮子上产生的推力 S 和流体的浮力 A 使浮子上升。随着锥管内壁与浮子之间的环形流通面积增大,流体动能在浮子上产生的推力 S 随之下降。当推力 S 与浮力之和等于浮子自身重力 G 时,浮子处于平衡状态,并稳定在某一高度上。该高度位置对应的刻度指示流过流量计的流量。

LZD-15系列金属管浮了流量计主要由两部分组成: 1 传感器; 2 转换器。传感器将流量的大小转换成浮子的位移量,通过磁耦合系统,将浮子位移量传给转换器指示出流量的大小,转换器有 M1 和 M2 两种结构形式,配装不同的变送器组成了不同的功能组合。



 三、金属管浮子流量计技术参数:

1. 测量范围 水( 20 ℃ ) 2.5 ~ 200000L /h

空气 20 ℃ , 0.101325MPa 0.07 ~ 4000m 3 /h

2. 量程比10:1

3. 精确度 1.5 级 ;2.5 级

4. 流体工作压力 DN15 ~ DN50 :4.0MPa;DN80 ~ DN100:1.6MPa 夹套工作压力 1.6MPa ,特殊定做高压型压力可达40MPa,

5. 流体工作温度 -80 ~ 150 ℃  高温型可达350℃

6. 连接方式 法兰连接或螺纹连接 , 法兰标准用 GB/T9119;ANSI 150 l bs 、300 l bs ; HG20592 ~ 20635; 也可按用户要求定制其它标准法兰,特殊规格可定做

7. 环境温度 -25 ~ + 55 ℃   -40-85℃

 8. 接线电缆 RVVP 3X28/0.15

9. 介质粘度 DN15≤5mpa.s; DN25 ~ DN100≤250mpa.s

10. 电信号输出 输出信号 :0 ~ 10mA,4 ~ 20mA 线性度 :1% 温度影响 :0.5%/ 10 ℃ 电源电压 :13~30VDC 电源消耗 :≤250mW

11. 限位报警 供电电源 :220VAC±10% 功耗 :≤3W 工作温度 :-25 ~ 60 ℃ 12. 防爆等级 : ib Ⅱ CT5 推荐配用安全栅 :LB906

根据用户应用的场所不同,通常又称之为:就地流量计,防腐流量计,酸液流量计,碱液流量计,远传防腐流量计
