便携式超声波流量计安装方法

点击次数:464 发布时间:2015/9/11
提 供 商: 济宁恒通仪表测控技术有限公司 资料大小: JPG
图片类型: JPG 下载次数: 123
资料类型: JPG 浏览次数: 464
相关产品:
详细介绍: 文件下载    图片下载


便携式超声波流量计安装方法:

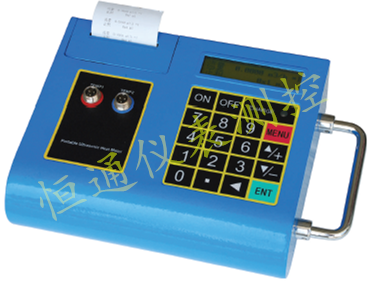

一、HTUF-2000P便携式超声波流量计产品简介

  型号:HTUF-2000P便携式超声波流量计实现了流量的非接触式测量。只需要将传感器安装在管道外壁,即可完成对流量的测量,方便准确。 配接夹装式温度传感器还可以方便地测量温度、热量。
  便携式超声波流量计广泛应用于自来水、供暖、水利、冶金、化工、机械,能源等行业,可以用做生产监测、流量比对、临时检测、流量巡查,水平衡调试,热网平衡调试,节能监测,是流量、热量检测必备的工具仪表。

可选配流量传感器


夹装式传感器

带有强力磁铁,测量钢管、铸铁管时,只需将传感器吸附在管道外壁即可

传感器上盖标注了超声波信号的发射向


支架式传感器

固定装置和滑道采用全铝材质,重量轻、结构坚固

带有公英制标尺,提高安装精度和方便性






HTUF-2000P便携式超声波流量计特点:

1、高精度测量:测量精度优于±1%

2、测量范围大:选用不同型号的传感器,可实现口径DN15~DN6000mm管道流量的测量

3、内置打印机:可实现即时屏幕打印,还可以定时打印提前设定的多达20预想的测量结果

4、数据存储:可将提前设定的多达20余项的测量结果存储至SD卡内,便于数据的分析与统计

5、RS485 通讯接口:可将设置的参数和测量结果上传至上位机

6、多种输入、输出信号 输出信号:4-20mA、脉冲信号、继电器信号;输入信号:3路4-20mA

7、热量测量:配接夹装式温度传感器,可实现热量测量

 类 别                                              性能、参数

主机

原    理

超声波时差原理,4 字节IEEE754 浮点运算

精    度

流量:优于±1%

显    示

可连接2×10背光型汉字或者2×20字符西文型液晶显示器,支持中、英、意三种语言

信号输出

1路4~20mA电流输出,阻抗0-1K,精度0.1%

1路OCT脉冲输出(脉冲宽度6-1000ms,默认200ms)

1路继电器输出

信号输入

3路4~20mA电流输入,精度0.1%,可采集温度、压力、液位等信号

可连接三线制PT100铂电阻,实现热量测量,

数据接口

隔离RS485串行接口,可通过PC电脑对流量计进行升级,支持MODBUS等协议

管道情况

管    材

钢,不锈钢,铸铁,水泥管、铜、PVC、铝、玻璃钢等一切质密的管道,允许有衬里

管 内 径

15-6000mm

直 管 段

传感器安装点zui好满足:上游10D,下游5D,距泵出口处30D(D 是指管径)

测量介质

种    类

水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

温    度

标准探头:-30~90,高温探头:-30~160

浊    度

10000 ppm 且气泡含量小

流    速

0~±10 m/s

工作环境

温    度

主机:-20~60,流量传感器:-30~160

湿    度

主机:85%RH;流量传感器:可浸水工作,水深≤2m(注:传感器灌胶后)

电源

8节内置1.2V容量为2000mAH的充电Ni-MH电池,每次充满电可持续工作20小时,选配4-20mA输出信号,可连续工作8小时。AC90~260V电源适配器,可实现不间断测量。

功耗

1.5W
